Арт. 50х25 механическое решение для узкопрофильных дверей

Описание

Готовый механический комплект, объединяющий ручку-скобу Craft Handles собственного производства, запатентованный механизм открывания Craft Handles и механический замок Nemef 9673.

Комплект разработан специально для использования в узкопрофильных дверях, которым требуется полностью совместимое механическое решение без применения электромеханических замков. Все элементы подобраны для совместной работы и поставляются единым комплектом, что сокращает время комплектации и упрощает интеграцию в конструкцию двери.

Ручка-скоба Art. 50×25 Basic Mechanical

Основой комплекта является двухсторонняя ручка-скоба Craft Handles длиной 1800 мм , изготовленная из стального профиля 50×25 мм с толщиной стенки 1,5 мм .

Модель выполнена с тремя стойками со смещением , которые формируют узнаваемый внешний вид изделия и обеспечивают высокую жёсткость конструкции при ежедневной эксплуатации.

Для защиты поверхности используется двухслойная система покрытия AkzoNobel с предварительным полимерным грунтом. Такое исполнение отличается высокой стойкостью к механическим воздействиям, атмосферным факторам и позволяет сохранить первоначальный внешний вид изделия на протяжении длительного срока эксплуатации.

При необходимости ручка может быть изготовлена в любом цвете по каталогу RAL , что позволяет адаптировать её под конкретный проект.

Запатентованный механизм открывания Craft Handles

Главная особенность комплекта — запатентованный механизм открывания Craft Handles , интегрированный в ручку-скобу.

При нажатии усилие через стальной трос передаётся на адаптер замка, позволяя управлять защёлкой полностью механическим способом.

Такое решение исключает необходимость применения электромеханических замков, сохраняя простоту конструкции, удобство эксплуатации и высокую надёжность при ежедневном использовании.

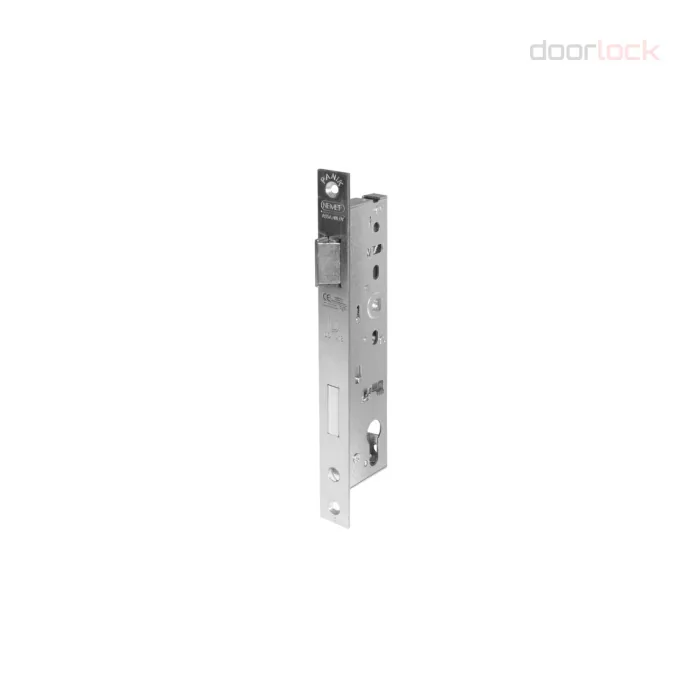

Механический замок Nemef 9673

В состав комплекта входит механический замок Nemef 9673 , широко применяемый в узкопрофильных дверных системах.

Замок подобран для совместной работы с запатентованным механизмом открывания Craft Handles, благодаря чему комплект представляет собой полностью готовое механическое решение без необходимости дополнительного подбора совместимых компонентов.

Для производителей узкопрофильных дверей

Комплект разработан для производителей дверей, которым важно получить готовое механическое решение от одного производителя.

Использование полностью совместимого комплекта упрощает проектирование новых моделей, сокращает время комплектации изделий и исключает необходимость самостоятельного подбора отдельных компонентов.

Комплектация

Ручка-скоба Арт. 50×25 Basic Mechanical L-1800 мм (3 стойки со смещением)

Запатентованный механизм открывания Craft Handles

Механический замок Nemef 9673

Комплект крепежа

Данная разработка является интеллектуальной собственностью компании и охраняется законодательством Российской Федерации.

Патент РФ на изобретение № 2 861 253 C1

Патент РФ на полезную модель № 239 824 U1
