Арт. 40х25 Огнестойкий комплект EI-60

Описание

Ручка-скоба Basic Mechanical Combi 40×25, L=1500 мм (наружная)

Замок Гардиан 3221 (противопожарная модификация)

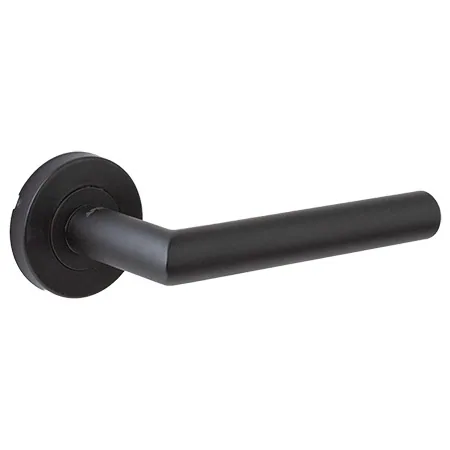

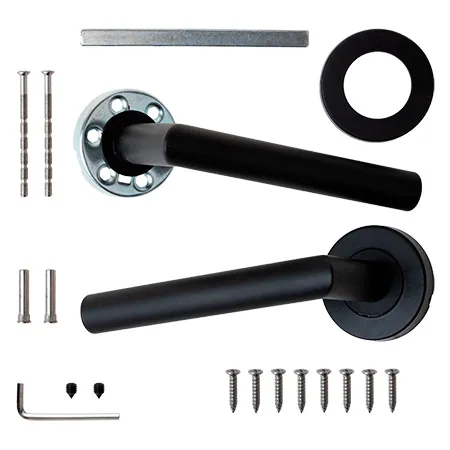

Ручка Apecs H-0204-INOX (нерж. сталь 201-BLM, внутренняя)

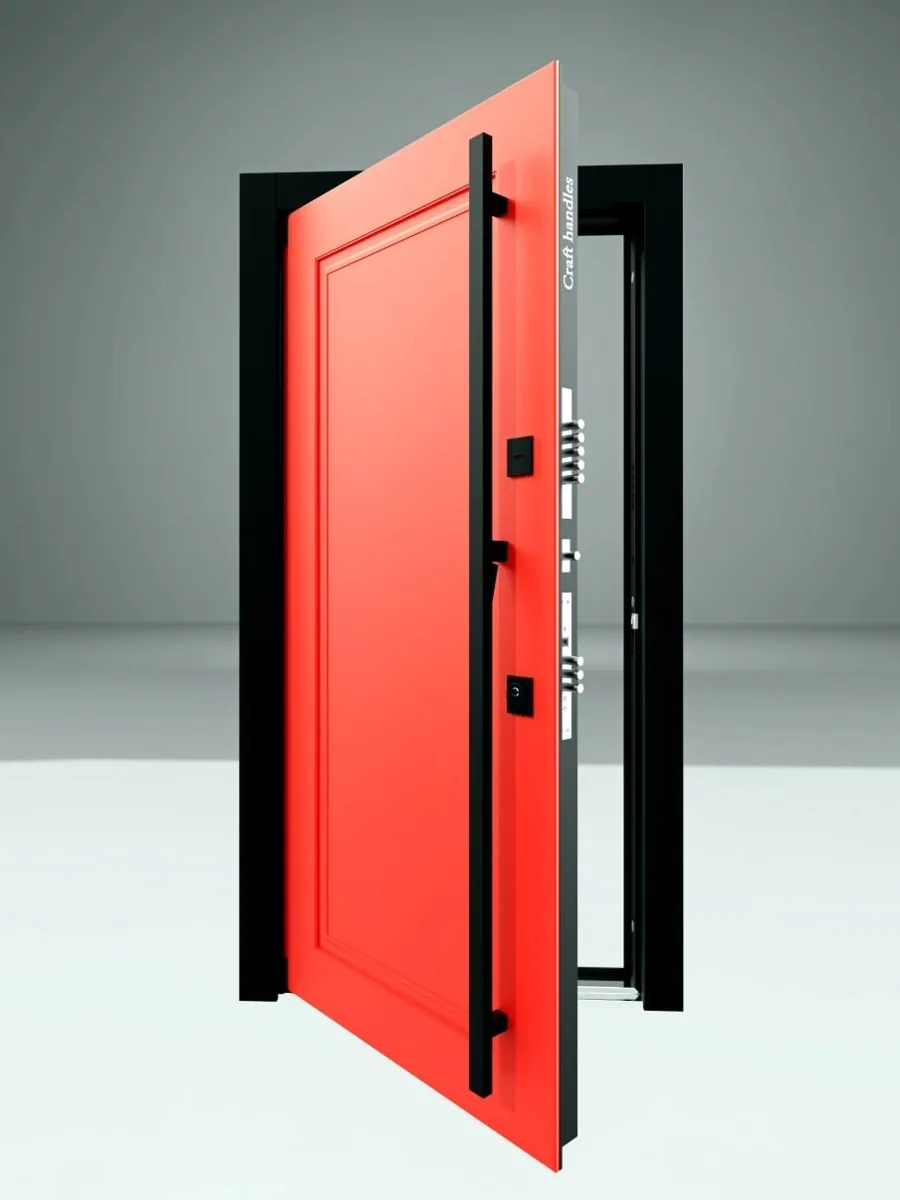

Комплект предназначен для установки на противопожарные двери (ППЖ) и технические входные двери. Решение реализует механическое управление защёлкой замка с наружной стороны через ручку-скобу при сохранении стандартного открывания изнутри через ручку Apecs H-0204-INOX (нерж. сталь 201-BLM).

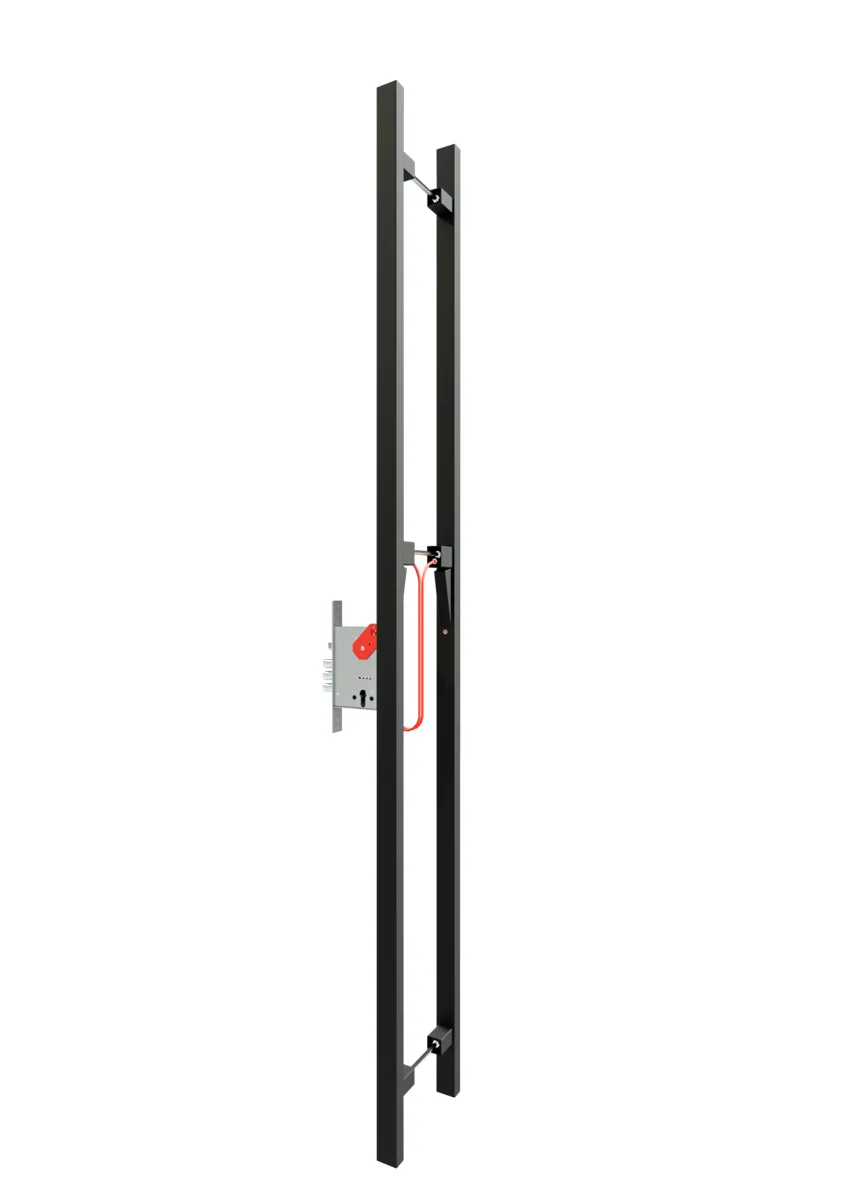

Наружная ручка-скоба выполнена из стального профиля сечением 40×25 мм с толщиной стенки 1,5 мм. Покрытие — грунт + полимерная система AkzoNobel. В конструкцию интегрирован механизм Basic Mechanical: нажимная клавиша, расположенная в зоне средней стойки, передаёт усилие на защёлку замка через стальной трос в защитной оплётке. Узел включает возвратный механизм и адаптер взаимодействия с замком.

При нажатии на клавишу обеспечивается механическое открывание защёлки без использования электромеханических компонентов. Изнутри дверь открывается через ручку Apecs H-0204-INOX. Схема применения — скоба снаружи, нажимная ручка внутри, без усложнения конструкции двери и без зависимости от электропитания.

В составе комплекта применяется замок Гардиан 3221, работающий совместно с механическим приводом Basic Mechanical через адаптер управления защёлкой. Замок обеспечивает корректное восприятие тягового усилия от тросового привода и стабильную работу защёлочного механизма в составе противопожарной двери.

Конструкция рассчитана на применение в противопожарных дверях и подтверждена испытаниями на огнестойкость по ГОСТ 5089-2011. В ходе испытаний механизм (клавиша, тросовый привод, возвратный узел) подвергался воздействию температурного режима совместно с дверным полотном и после завершения испытаний сохранил полную работоспособность.

По результатам проверки: — отсутствуют деформации, разрушения и оплавления элементов — сохранён свободный ход нажимной клавиши — тросовый привод не потерял целостности и передаёт усилие на защёлку — возвратный механизм функционирует штатно

Фурнитура обеспечивает работоспособность после огневого воздействия и соответствует пределу огнестойкости EI 60, что подтверждает сохранение функций открывания двери в условиях пожара.

Установка ручки-скобы с клавишей и замка с адаптером не требует внесения изменений в конструкцию двери.

Упаковка и отгрузка

Для сохранения геометрии и покрытия изделия при транспортировке применяется многоуровневая система защиты.

Стандартная комплектация поставки: — защитная обработка поверхности (удаление загрязнений и обезжиривание) — локальная защита поверхности (транспортировочная плёнка) — амортизирующий слой (вспененный полиэтилен / изолон) — внешний защитный контур (гофрокартон)

По требованию заказчика возможна усиленная упаковка для транспортных компаний и дальних перевозок (жёсткий короб).

Данная разработка является интеллектуальной собственностью компании и охраняется законодательством Российской Федерации.

Патент РФ на изобретение № 2 861 253 C1

Патент РФ на полезную модель № 239 824 U1
